〖艾施派尔〗有机无机相变材料优缺点对比二

1 有机相变材料
1.1 石蜡类
1.1.1石蜡类特性
石蜡类具有一致熔化和良好的成核性能、导热率低、与塑料容器不兼容、可燃性等特性。其主要的改性方向为提高导热率、寻找合适的熔融温度、提高熔融潜热等。主要的改性方法为混合、接枝和纳米复合。
1.1.2石蜡类改性
1）混合。通过石蜡和硬脂酸正丁酯混合寻找合适的相变温度，为了适合温室作物的生长，质量配比选为5∶5。

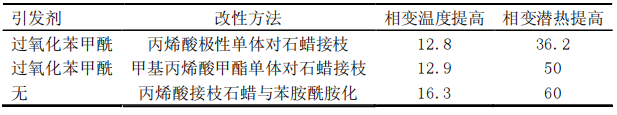

2）接枝。通过接枝来提高相变潜热，分子间作用力的提高是导致石蜡化学改性后相变温度和相变潜热的明显提高的主要因素，接枝后相关性能见表3。

3）通过纳米复合来提高导热率和熔融焓，结果表明，对于10%的纳米磁铁矿复合材料，石蜡的潜热存储容量增加了27.3%，而熔化温度范围保持不变。

1.2 非石蜡类
1.2.1非石蜡类特性
非石蜡类具有融合热量高、易燃、导热系数低、闪点低、毒性差别大和高温不稳定等特性。其主要改性方向为制备定形相变材料、提高热导率、寻找合适的相变温度、提高熔融潜热。主要的改性方法为混合。
1.2.2非石蜡类改性
通过混合，获得多元低共熔物，混合过程一般无化学反应，得到的共熔物在低温下具有良好的热稳定性，热导率和相焓一般也有所提升。
1.3 小结
